Maatwerk Tandwielen

Beschrijving

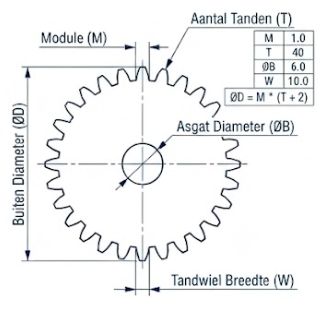

Om uw op maat gemaakte tandwiel te ontwerpen en te produceren, hebben we een aantal belangrijke parameters van u nodig:

• Module (M): De module is een maat voor de grootte van de tandwielen en bepaalt de tandsteek. Het is cruciaal voor de compatibiliteit tussen tandwielen die met elkaar in aangrijping moeten komen. Wij kunnen tandwielen leveren met verschillende modules, passend bij uw behoeften.

• Aantal tanden (T): Dit is het aantal tanden dat u nodig heeft op uw tandwiel. Het aantal tanden heeft directe invloed op de overbrengingsverhouding en de prestaties van uw systeem. Laat ons weten welk aantal tanden u nodig heeft voor uw specifieke toepassing.

• Asdiameter (ØB): De asdiameter is de diameter van de as waarop het tandwiel moet worden gemonteerd. Het is essentieel om deze diameter nauwkeurig op te geven, zodat het tandwiel stevig en veilig op de as past. Let op de toleranties: indien de tandwielen vrij moeten kunnen bewegen, voorzie een extra speling van 0,1 mm!

• Tandwielbreedte (W): De tandwielbreedte is de breedte van de tanden op het tandwiel. Deze parameter beïnvloedt de draagcapaciteit en de sterkte van het tandwiel. Laat ons weten welke breedte u nodig heeft voor uw toepassing.

Vaste parameters en technische specificaties:

• Drukhoek: 20 graden

• Buitendiameter (ØD): Berekend als Module x (Aantal tanden + 2)

• Steekcirkeldiameter: Berekend als Module x Aantal tanden

Productiegegevens:

• Geprint in hoogwaardig zwart PETG.

• Gedrukt op bestelling.

• Wordt verzonden binnen 3–5 werkdagen na bestelling.

• Prijs exclusief BTW.

• BTW (21%) wordt automatisch berekend bij het afrekenen.
